盾構作業指導書第一部分--盾構組裝、調試作業

1 盾構組裝、調試作業

（1）緊前工序

西安市政在施工準備階段完成,盾構施工臨時設施建設完成，配套附屬工程施工完成。

（2）作業內容

盾構組裝、調試作業內容包括：施工準備、后配套組裝作業、主機組裝作業、空載調試及驗收作業。

（3）作業流程

盾構組裝、調試作業流程圖見圖1.1。

1.1后配套組裝作業

1.1.1施工前準備

拖車行走軌排安裝完成。

1.1.2適用條件

適用盾構項目盾構的組裝作業，適用于整機始發。

1.1.3作業內容

后配套組裝作業內容主要包括拖車起吊、輪對安裝、拖車下井、拖車設備管線安裝、皮帶支架下井、風管下井、拖車后移、連接橋下井、后配套與主機連接等。

1.1.4作業流程及控制要點

（1）作業流程

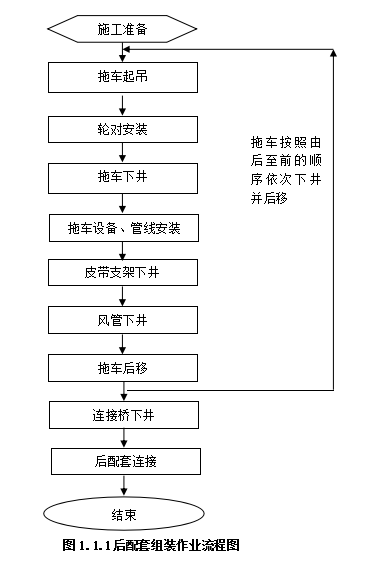

后配套組裝作業程序流程圖如圖1.1.1所示。

（2）作業控制要點

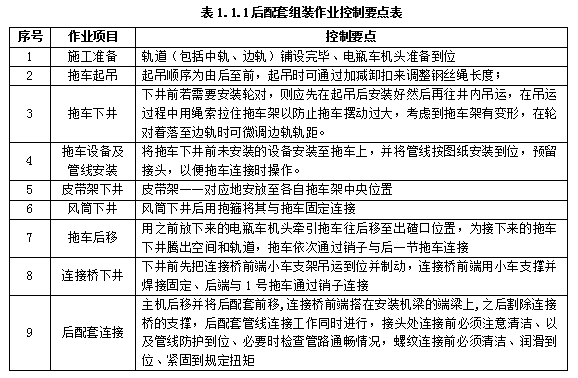

后配套組裝作業程序控制要點見表1.1.1。

1.1.5作業組織

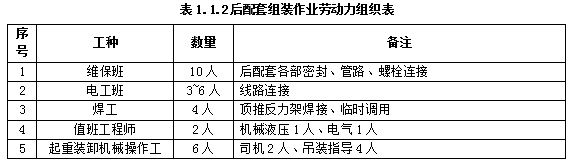

（1）人員配備

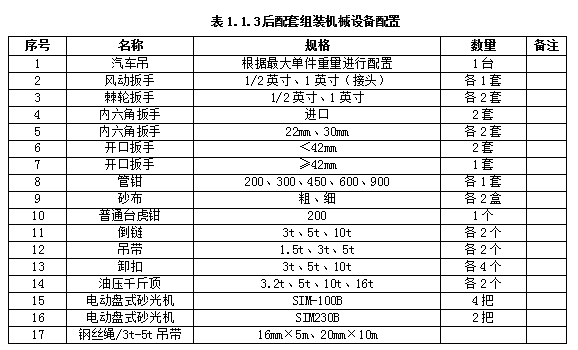

（2）機械配備

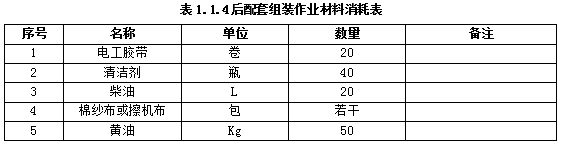

（3）材料消耗

1.1.6緊后工序

主機組裝作業

1.1.7考核標準。

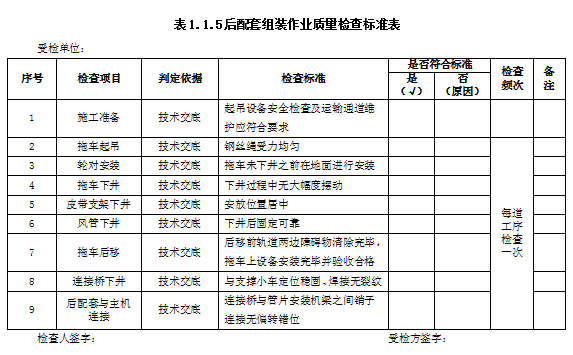

后配套組裝作業質量檢查標準見表1.1.5。

1.2主機組裝作業

1.2.1施工前準備

后配套組裝作業。

1.2.2適用條件

適用盾構法隧道盾構主機的安裝作業。

1.2.3作業內容

作業內容包括：中體下井、前體下井并與中盾連接、刀盤下井安裝、主機前移、管片安裝機及設備梁安裝、盾尾下井連接、螺旋輸送機下井安裝等內容。

1.2.4作業流程及控制要點

（1）作業流程

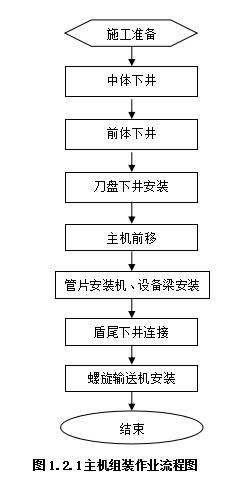

主機組裝作業流程圖如圖1.2.1所示。

（1）作業控制要點

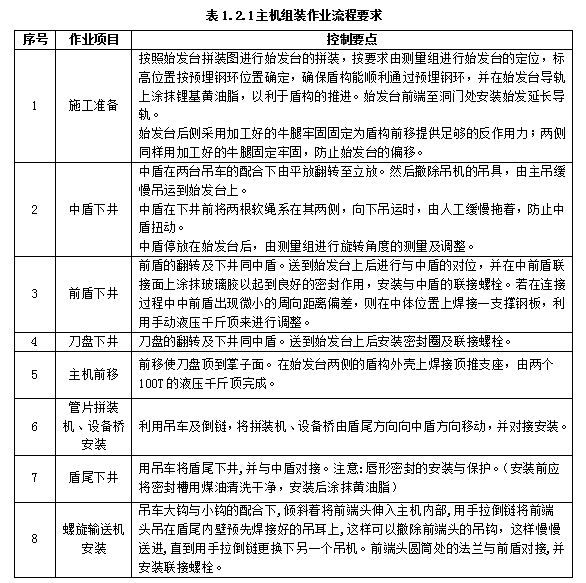

主機組裝作業控制要點見表1.2.1。

1.2.5作業組織

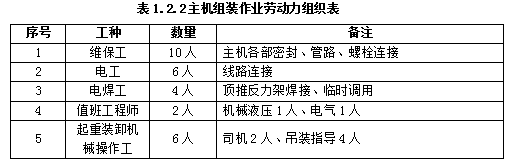

（1）人員配備

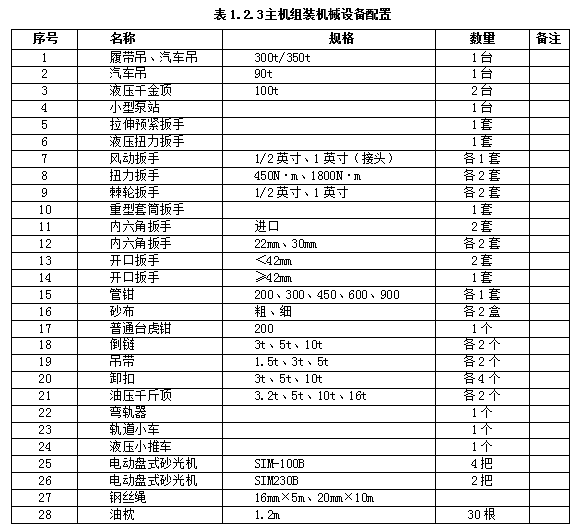

（2）機械配備

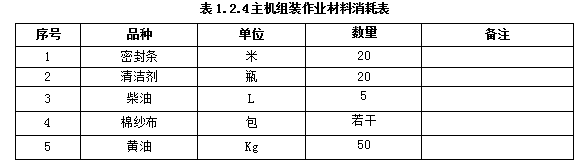

（3）材料消耗

1.2.6緊后工序

空載調試及驗收。

1.2.7考核標準

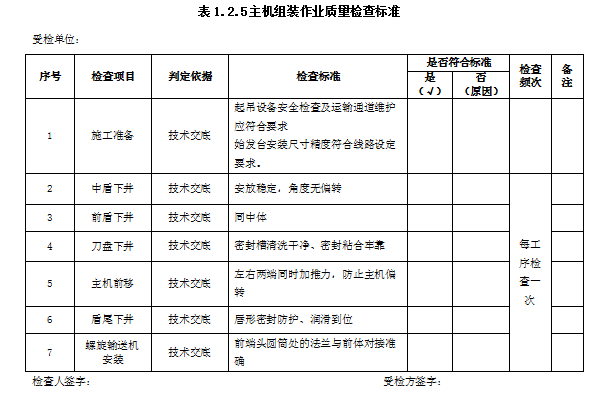

主機組裝作業質量檢查標準見表1.2.5。

1.3空載調試及驗收作業

1.3.1緊前工序達到標準

主機組裝完成，盾構主機、后配套機械、電氣、液壓系統連接完畢。

1.3.2適用條件

適用盾構項目盾構的調試作業。

1.3.3作業內容

主要調試內容：分為電氣部分、液壓部分、流體（水氣油脂）部分調試。電氣部分調試包括檢查送電、檢查電機啟動情況、軟啟動器和變頻器運行狀況、配件元器件工作情況、安全急停系統工作情況、傳感器工作及顯示情況檢查、分系統參數設置與試運行。液壓部分包括推進和鉸接系統、螺旋輸送機系統、管片拼裝機、管片運輸機、注漿機、輔助泵站系統、液壓油過濾冷卻系統、齒輪油過濾冷卻系統、液控閥等的調試和油液理化指標的取樣測試。流體部分包括內外循環水系統的試運行與功能參數檢查、空氣壓縮及調節系統的運行及功能參數檢查、氣動三聯件及氣動閥的運行和功能檢查、油脂系統的試運行及功能參數檢查、污水排放系統試運行及功能參數檢查、泡沫系統運行及功能參數檢查。

1.3.4作業流程及控制要點

（1）作業流程

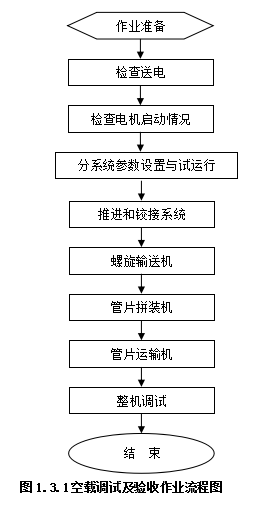

空載調試及驗收作業流程圖見圖1.3.1。

（2）作業控制要點

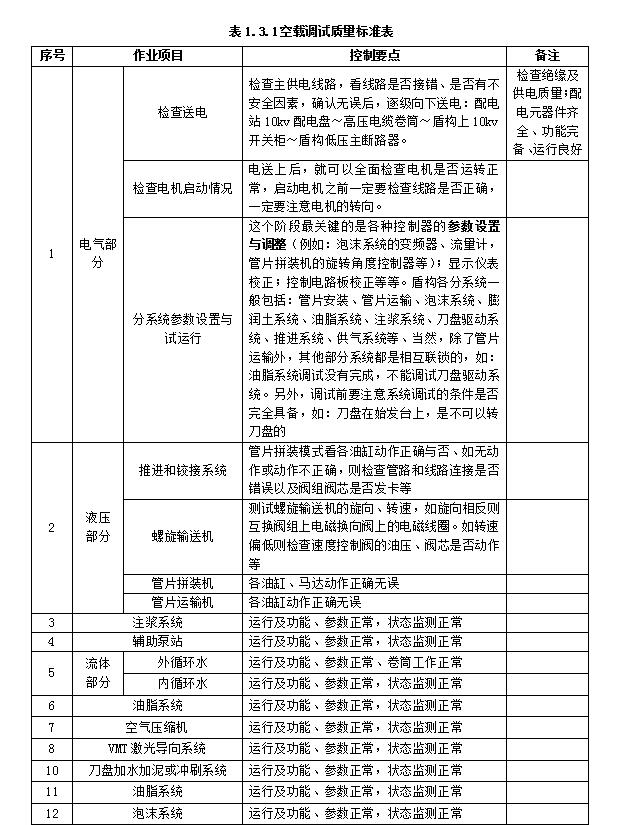

空載調試及驗收作業控制要點見表1.3.1。

1.3.5作業組織

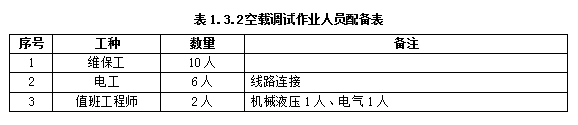

（1）人員配備

（2）機械配備

盾構各系統。

1.3.6緊后工序

盾構始發及負載調試。

1.3.8考核標準

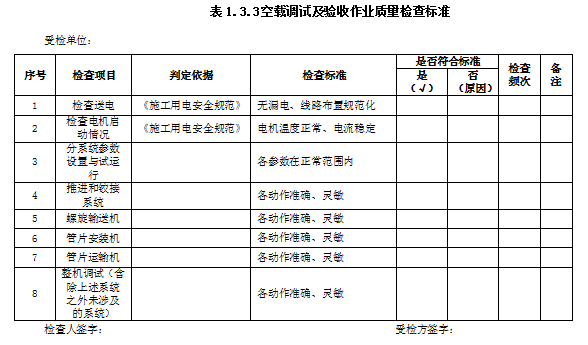

空載調試及驗收作業質量檢查標準見表1.3.3。
